臭氧機30克配件，臭氧發生器30克主配件，30克臭氧機配件

1.2厚304不銹鋼外殼

1.2厚316L不銹鋼內電極

臭氧濃度高達80%

技術參數

名 稱：水冷30G/H臭氧發生器配件（臭氧高壓電源+臭氧管）

型 號：ZCP-30

工作電壓：AC220V/50HZ

冷卻方式：水冷（冷卻水溫不高于35℃，流量不小于6L/MIN）

功 耗：10~300W    可調

供 氣 源：干燥潔凈的氧氣或空氣

臭氧產量：30G/H    （氧氣8L/MIN，或干燥空氣45L/MIN）

工作環境溫度：-10～40℃

（最佳工作環境溫度為4~20℃，此環境溫度下，臭氧濃度及產量非常充足，高于此溫度環境時，臭氧濃度和產量會有所降低。）

工作環境濕度：≤85%RH

外形尺寸：

臭氧管：490*120*140mm ，

電 源：190*115*105mm。

氣嘴尺寸：寶塔7MM/10MM，

冷卻水進出口：4分外牙（20MM)

凈 重：5 kg

以上數據為環境溫度20℃時檢測出的平均數值（環境溫度不同時臭氧濃度及產量請參考以下表格計算）

結構說明：

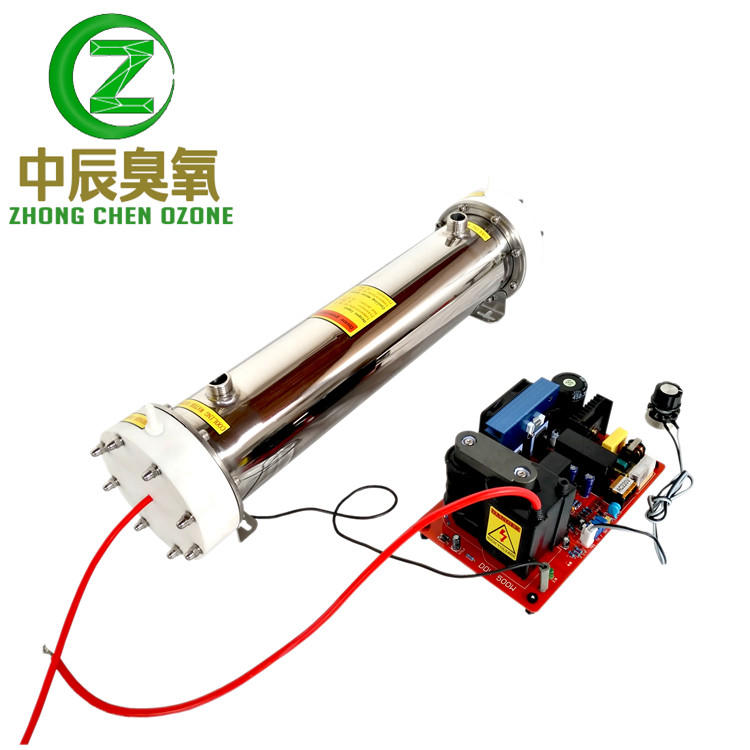

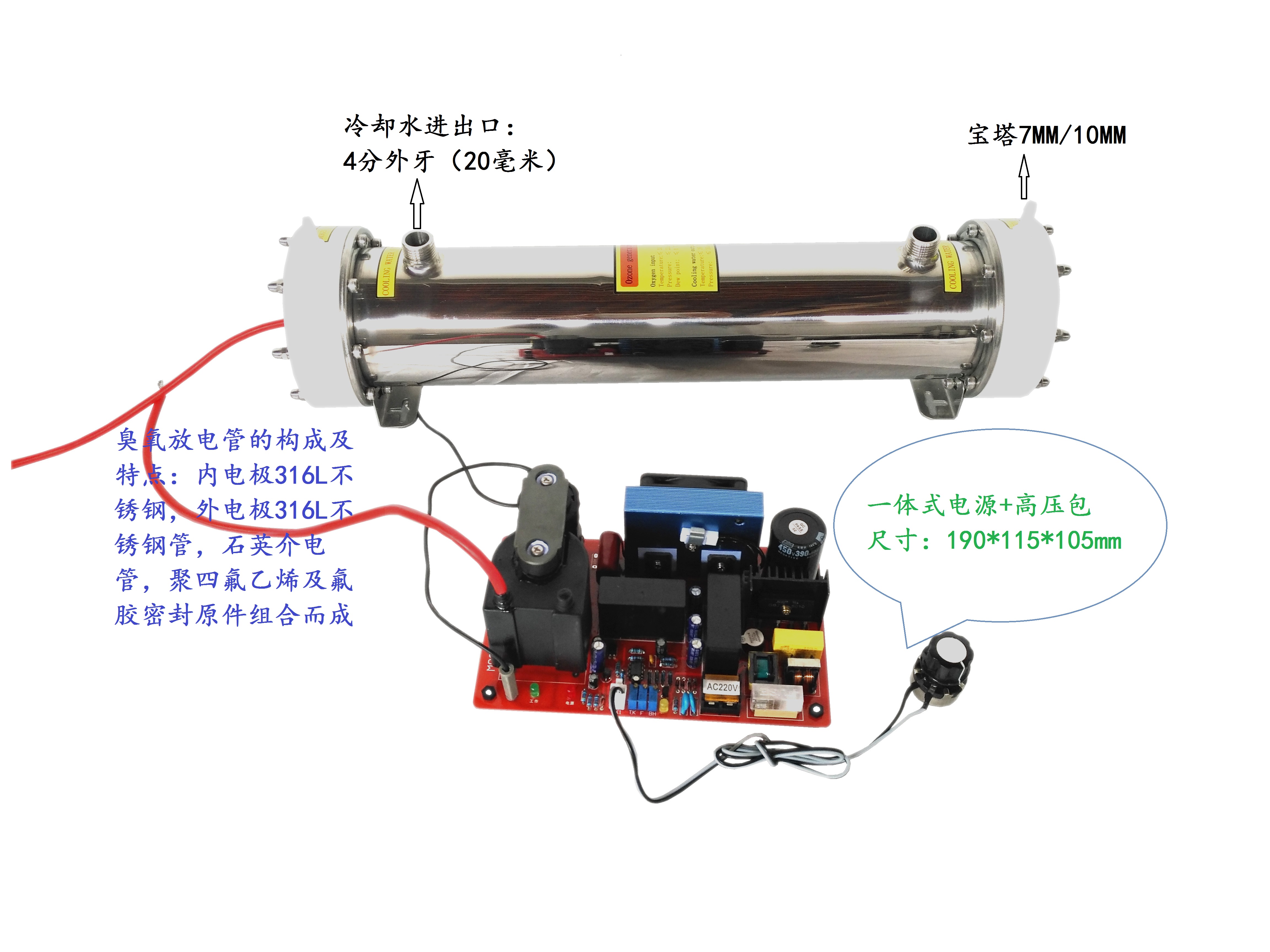

1.水冷30G/H臭氧發生器配件由水冷微間隙放電臭氧管和高頻高壓電源兩個部分構成。

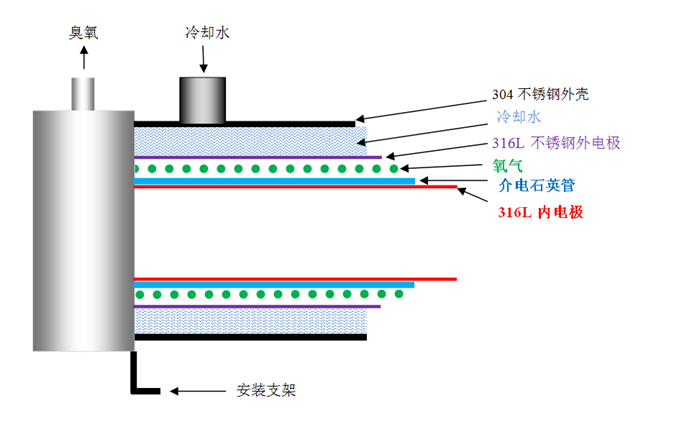

2.臭氧放電管的構成及特點：內電極316L不銹鋼，外電極316L不銹鋼管，石英介 電管，聚四氟乙烯及氟膠密封原件組合而成，外電極與臭氧管外殼焊接密封成冷卻水腔     體，石英管發生器主要特點為介電值介電常熟高，介質韌性好運輸途中不宜壞，熱膨脹     系數低，

3.高壓電源構成及特點：輸出短路，斷路保護、.電路抗干擾,防潮，防腐設計，正常使用     壽命8K小時以上。

產品用途說明

ZCP-30水冷30G/H臭氧發生器配件主要用于小型高濃度臭氧機上，可以一臺設備安裝一套或多套。是臭氧消毒機的主要核心部件，供氣氣源可用氧氣也可用空氣，可用在需要臭氧滅菌或凈化的地方，一般運用在水處理，如蔬果清洗消毒機

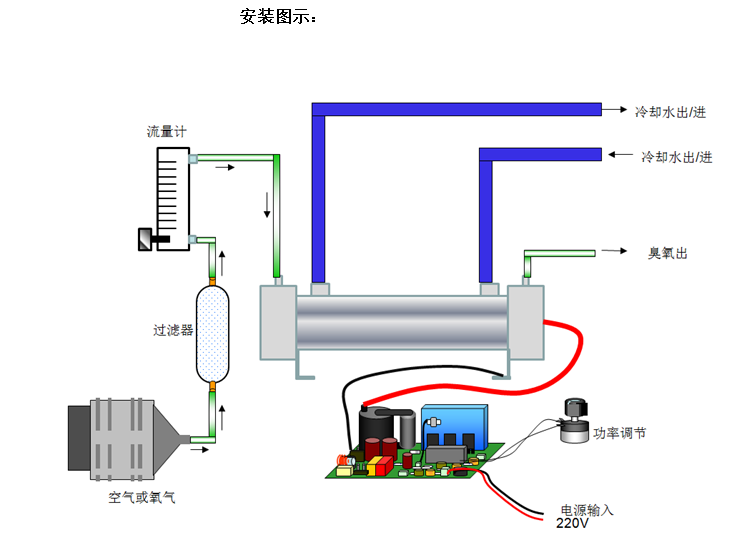

設備安裝使用說明

第一步：臭氧管和高壓電源固定在機箱中，臭氧管可以直接固定在機箱外殼上。高壓電源距離金屬機箱外殼大于4厘米（高壓部分如果距離金屬機箱外殼太近，會形成高壓渦流導致機箱外殼發熱發燙，電源功率損耗過大會導致損壞），處于機箱內通風良好的位置。

第二步：進氣口及臭氧出口的安裝：臭氧管的氣嘴不分進出氣嘴，任意一端均可進出，進氣口的導氣管材料可用硅膠管或PC軟管，出氣口用抗氧化的管子（四氟管，氟膠管等）接通，要求不漏氣即可，通入臭氧管進氣口的氣體，無論是氧氣還是空氣，都要確保氣體潔凈干燥，溫度不要高于35度，濕度不能大于70%RH。

冷卻水的安裝：臭氧管采用四分外牙（20MM）的接頭，臭氧管水平安裝時，冷卻水接頭需要朝向上方，此時無論哪一個端口均可作為進出水接頭；臭氧管垂直地面安裝時，進水口為下端，出水口為上端。

第三部：檢查線路：高壓線接通臭氧管時，要盡量將高壓線以最短的距離連接，配件出廠時高壓線長40CM左右，安裝的時候根據安裝的位置盡量將高壓線剪短接通，高壓線必須使用電烙鐵加錫焊接，接頭的地方需要使用厚度2MM以上的絕緣層（可以使用2MM厚的硅膠管套上）。高壓線不能與其他的線路或物件碰觸在一起，懸空狀態為佳，當出現不可避免高壓線碰觸其他物件的時候，可用壁厚為2MM以上的硅膠管套上高壓線，增強絕緣。其他的線路，特別是數顯的電子器件連接線，不要靠近高壓部分（高壓包，高壓線，臭氧管），否則高壓可能會干擾其正常使用功能。
