臭氧發生器配件20克，20克臭氧機配件，20克臭氧發生器配件廠家

雙風冷臭氧發生器，自帶風扇，確保散熱穩定。臭氧濃度衰減值低，連續使用一年后 還能確保其臭氧濃度和產量達標。

技術參數

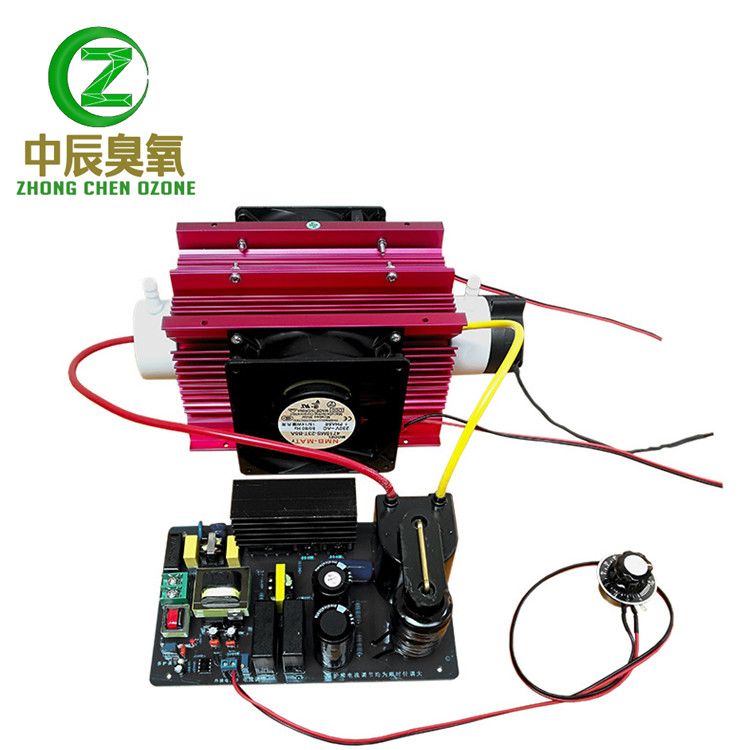

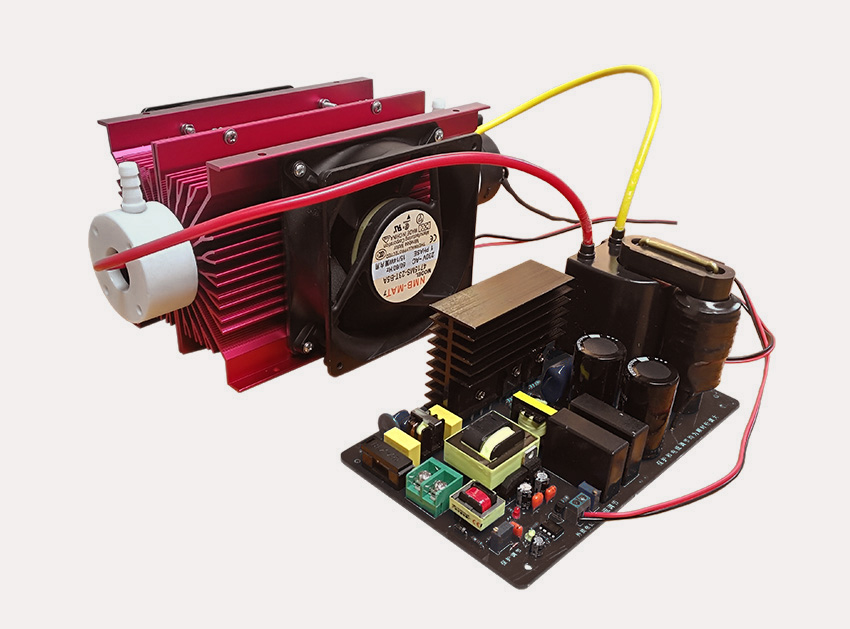

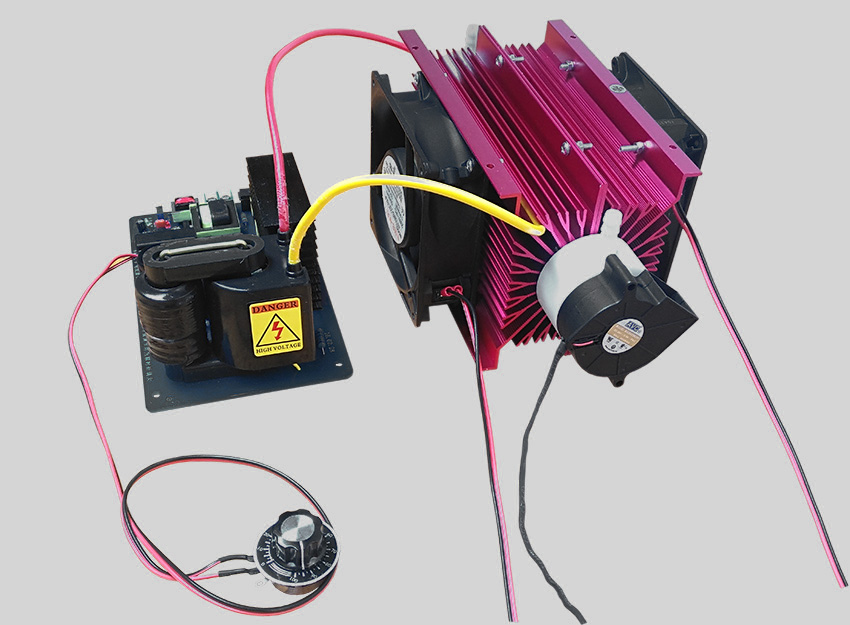

名 稱：高頻放電20G/H臭氧發生器配件（臭氧高壓電源+臭氧管）

型 號：ZCP-20

工作電壓：AC220V/50HZ

冷卻方式：風冷（120MM風扇可直接安裝固定在臭氧管上進行散熱）

功 耗：10~200W    可調

供 氣 源：干燥潔凈的氧氣或空氣

臭氧產量：20G/H    （氧氣5L/MIN，或干燥空氣40L/MIN）

工作環境溫度：-10～40℃

（最佳工作環境溫度為4~20℃，此環境溫度下，臭氧濃度及產量非常充足，高于此溫度環境時，臭氧濃度和產量會有所降低。）

工作環境濕度：≤85%RH

外形尺寸：臭氧管：290*172*125MM，電源：198*118*95 MM。

氣嘴尺寸：寶塔10MM

凈 重：4.6kg

結構說明：

1.中辰臭氧高頻放電20G/H臭氧發生器配件由微間隙放電臭氧管和高頻高壓防潮電源兩個部分構成。

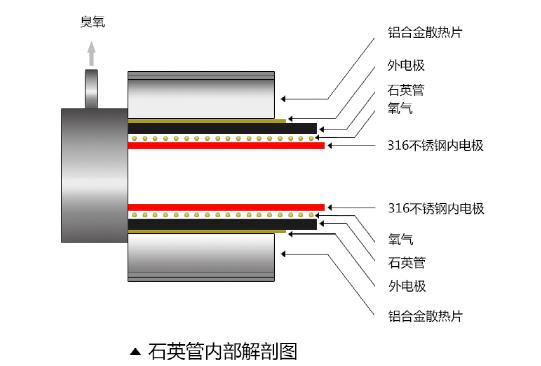

2.臭氧管的構成及特點：內電極316L不銹鋼，外電極鋁合金散熱片，石英介電管，聚四氟乙烯及氟膠密封原件組合而成，外電極風冷，可用12038風扇安裝在散熱器上作為外電極的冷卻散熱。內電極冷卻使用離心風機散熱。石英管發生器主要特點為介電值介電常熟高，介質韌性好運輸途中不宜壞，熱膨脹系數低，氣源耐壓0.25MPA。正常使用壽命2萬小時。

3.高壓電源構成及特點：真空環氧高壓包；主要特點為：輸出短路，斷路保護、.電路抗干擾,防潮，防腐設計，正常使用壽命8K小時以上。

產品用途說明

ZC-20PJ高頻放電20G/H臭氧發生器配件主要用于小型高濃度臭氧機上，可以一臺設備安裝一套或多套。是臭氧消毒機的主要核心部件，供氣氣源可用氧氣也可用空氣，可用在需要臭氧滅菌或凈化的地方，一般運用在水處理，如蔬果清洗消毒機

設備安裝使用說明

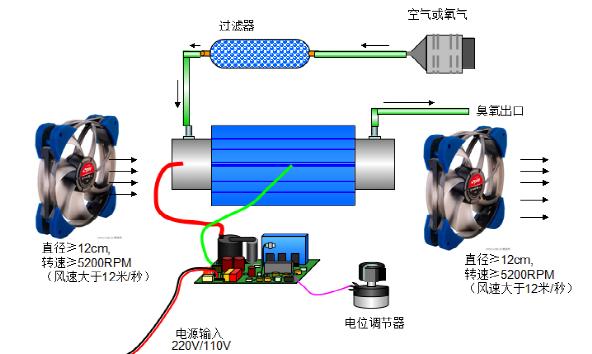

第一步：臭氧管絕緣安裝（絕緣高度大于1厘米）固定在機箱中，高壓電源距離金屬機箱外殼大于3厘米（高壓部分如果距離金屬機箱外殼太近，會形成高壓渦流導致機箱外殼發熱發燙，電源功率損耗過大會導致損壞），臭氧管安裝的位置需要空氣流通良好，確保工作時散熱的風扇能吹到臭氧管的散熱片，確保臭氧管的外電極風冷穩定。

第二步：進氣口及臭氧出口的安裝：臭氧管的氣嘴不分進出氣嘴，任意一端均可進出，進氣口的導氣管材料可用硅膠管或PC軟管，出氣口用抗氧化的管子（四氟管，氟膠管等）接通，要求不漏氣即可，通入臭氧管進氣口的氣體，無論是氧氣還是空氣，都要確保氣體潔凈干燥，溫度不要高于35度，濕度不能大于70%RH。

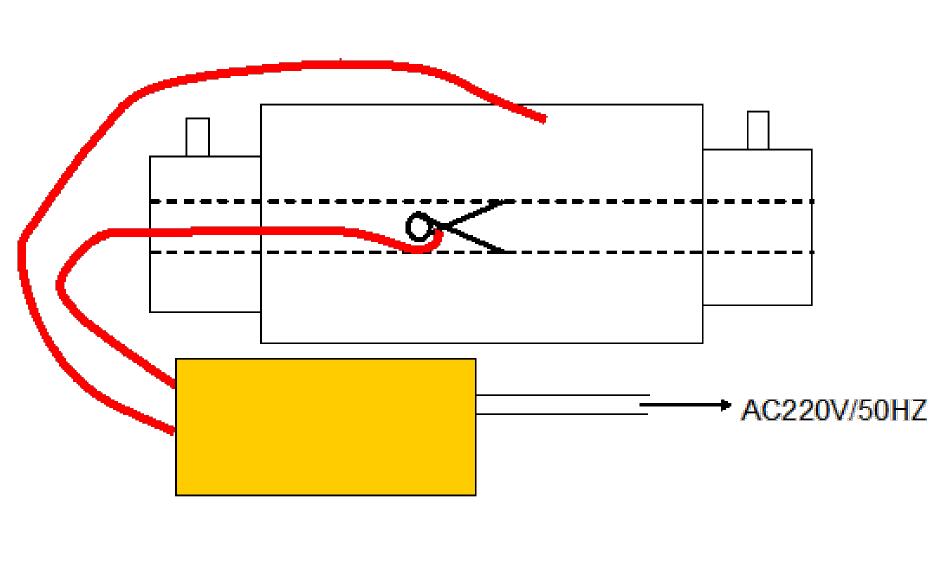

第三部：檢查線路：高壓線接通臭氧管時，要盡量將高壓線以最短的距離連接，配件出廠時高壓線長30CM左右，安裝的時候根據安裝的位置盡量將高壓線剪短接通，避免高壓線在機箱內與其他的線路或物件碰觸在一起，兩條高壓線至少保持0.5厘米，禁止綁扎在一起，不可避免兩條高壓線互相碰觸的時候，可用壁厚為1.5MM以上的硅膠管套上高壓線，增強絕緣。其他的線路，特別是數顯的電子器件連接線，不要靠近高壓部分（高壓包，高壓線，臭氧管），否則高壓可能會干擾其正常使用功能。焊接有彈簧卡子的高壓線，將彈簧從臭氧管側面塞進臭氧管內部，用螺絲刀將其完全塞進氣即可，另外一條高壓線，接在散熱片上任意一個位置均可。
