水處理投加臭氧的方式有哪些

水處理投加臭氧的方式有哪些     水處理投加方法

1、射流器用于儲水罐臭氧投加安裝方法

2、射流器旁流臭氧投加安裝方法

3、混合泵臭氧投加安裝方法

4、混合塔臭氧投加方法

5、臭氧曝氣混合投加



1. 射流器用于儲水罐臭氧投加安裝方法

①

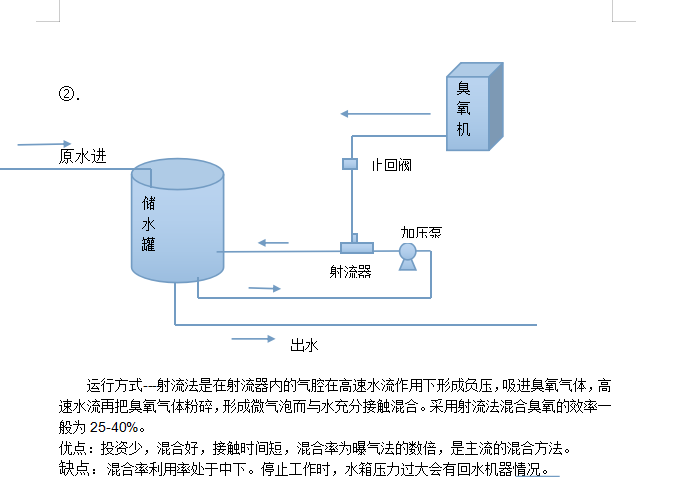

 射流器混合法

運行方式---射流法是在射流器內的氣腔在高速水流作用下形成負壓，吸進臭氧氣體，高速水流再把臭氧氣體粉碎，形成微氣泡而與水充分接觸混合。采用射流法混合臭氧的效率一般為25-40%。

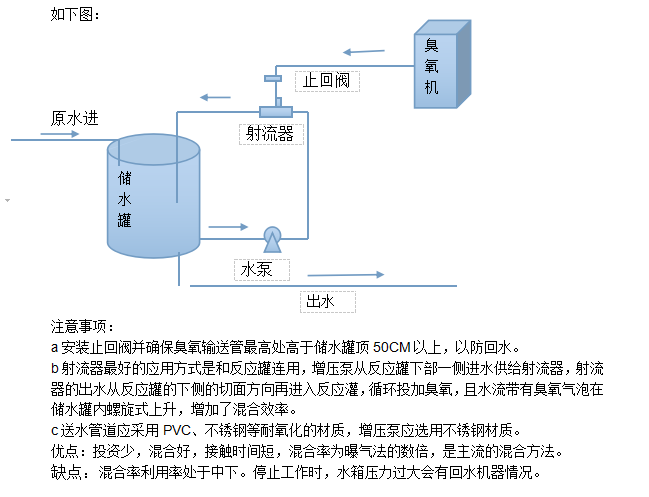

如下圖：

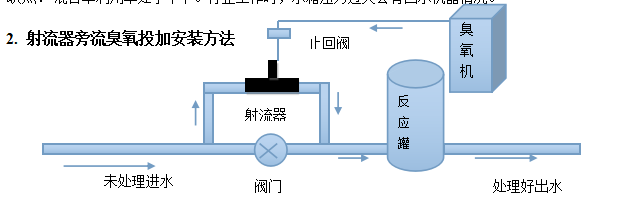

2. 射流器旁流臭氧投加安裝方法

分流量臭氧消毒系統是僅對15-25%的循環量投加臭氧進行消毒，然后再對未投加臭氧的主流循環水量混合，進行稀釋并利用分流消毒水中剩余臭氧繼續進行消毒，這種消毒方式減少了反應罐的體積，取消了殘余臭氧吸附過濾器，從而減少了占地面積，降低了投資，減少了運行成本，有能保證消毒殺菌效果，這種消毒方式增加設備不多，且體積較小，最適宜用于原有泳池的改造及小型泳池的使用。

分流量臭氧消毒系統特點，通常用裝在旁流管上的射流器把臭氧混入水中，為了保證射流器的進水壓力，在旁流管道上安裝管道增壓泵。射流器后的水和臭氧混合液從上側進入反應罐充分接觸后從下側出水與泳池循環水主管道相接。旁流管中的水在臭氧濃度下消毒后在和主管中的水混合并產生氧化反應。

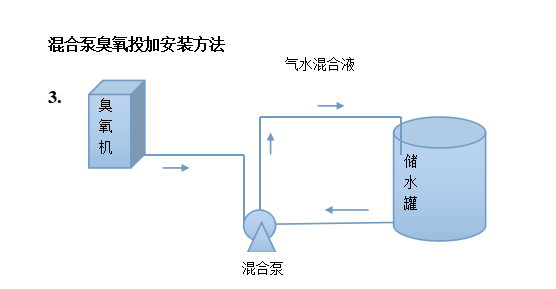

混合泵臭氧投加安裝方法





1.混合泵：一般為渦流式，在泵內形成負壓，吸氣口吸入氣體（或液體），并通過多個葉輪的攪拌可以進行氣-液、液-液混合。采用混合泵溶解臭氧的效率較高，一般在40-70%。

2.安裝方法：將氣液混合泵連接到水路管道上面，再接入比例的臭氧氣體，打到容器里面直接測臭氧水的濃度，如果需要更高濃度的可以直接打循環，重復投加臭氧進入水中，從而提高水中的臭氧濃度。



3.優缺點：

優點：使用方便，更美觀，混合效率比以上的裝置更高一些。

缺點：氣液比規定范圍太苛刻,導至小泵不能作用大氣量的臭氧發生器,導至使用成本順氣體的流量的增加而增加.



4.注意事項：

a氣-液比例在1：9時，混合泵的混合效率最佳。

b混合泵的實際出水量為額定出水量與吸氣量之差，當增加混合泵的吸氣量時，泵的出水量相應減少。

c混合泵安裝時進水與出水段要加調節閥和壓力表，以便調節出最佳吸氣量。

d混合泵出水后需加排氣罐或反應罐，以便排出溶于水的微氣泡。

e混合泵不宜接在主路中，這樣混合泵承擔供水和混合兩種責任，難以同時保證兩種效果。

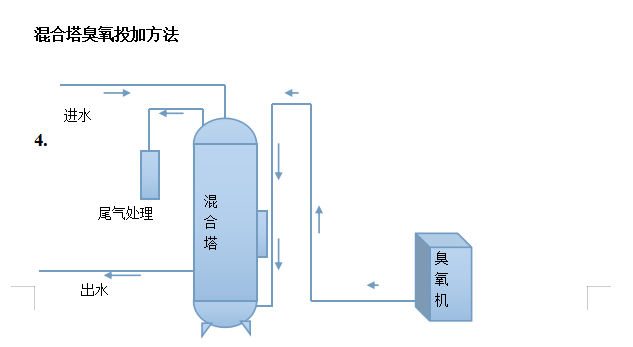

混合塔臭氧投加方法









1.臭氧是通過管道進入混合塔底部，經過曝氣器，經微孔鼓泡器散發另微氣泡，氣泡在上升的過程中把臭氧充分溶解于水。水是由臭氧塔的頂部散落下來，在從臭氧塔的頂部自然流走。保證了臭氧與水混合的充分時間。使殺菌效果更測底，頂部又配有尾氣排放和溢流口，保證多余的臭氧不會滯留在室內。影響工作人員生產。溢流口保證混合塔內部水滿后，水不會倒流回到臭氧發生器，損壞臭氧發生器。

2優缺點：

優點：混合率高比射流器投加方式更高，臭氧塔實質為一次性投資。免去了使用射流器增加增壓泵與使用氣液混合泵浪費電的費用，整體形像較美觀大方

缺點：一次性投資成本高，隨便著水底的壓強越大，那臭氧的進氣壓力驅動水底曝氣氣壓就要越強，一般大型的制水工程都用得很少，或者是取一部分水來混合后再進一步投加入主管道水，不過臭氧混合塔在一定接觸時間內的混合率還是較低，除非給足有效接觸時間。

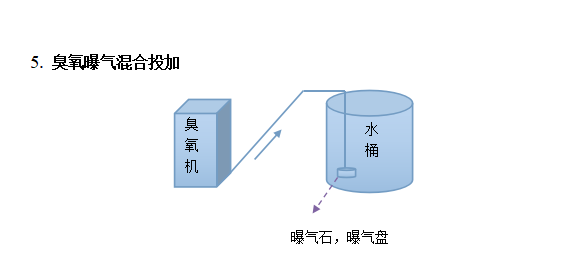

5. 臭氧曝氣混合投加





1.運行方式---曝氣法是把臭氧發生器所產生的臭氧氣體通過管道通入到臭氧反應罐的底部，經曝氣頭、曝氣盤散發出微氣泡，氣泡在上升的過程中把臭氧溶解于水。采用曝氣法混合臭氧的效率一般為20-30%：



a反應罐一般采用不銹鋼材質。

b反應罐帶有防倒流裝置，以防水回流到臭氧發生器。

c反應罐底部布氣，且曝氣濾孔徑要小，以便產生微氣泡。

d反應罐上端側部進水，下端側部出水，與臭氧氣泡形成逆流，提高混合效率。

e中上部應裝有液位顯示，便于觀察氧化塔內的水位。



2.優缺點：

優點：方便、能耗較低。

缺點：噴頭易堵塞，氣液混合率低，水中臭氧濃度很難達到0.4mg/l。
