1、室內有380v/50Hz交流電源,1套1.0kg臭氧發生器。
2、環境溫度要求:0℃-40℃。
3、環境適度要求:≦75%。
4、放置本機的地面要求平整,注意將設備平穩放在地上或支架上。
5、設備安裝時保持設備工作環境通風及空氣干燥。
6、機房設置有通風口。
7、設備冷卻水(工業用水)2T/h,設備冷卻后的水,可以回用。
8、機房:30平方,高度不低于3000mm。
序號 |
設備名稱 |
型號/規格 |
數量 |
生產商 |
性能描述 |
一 |

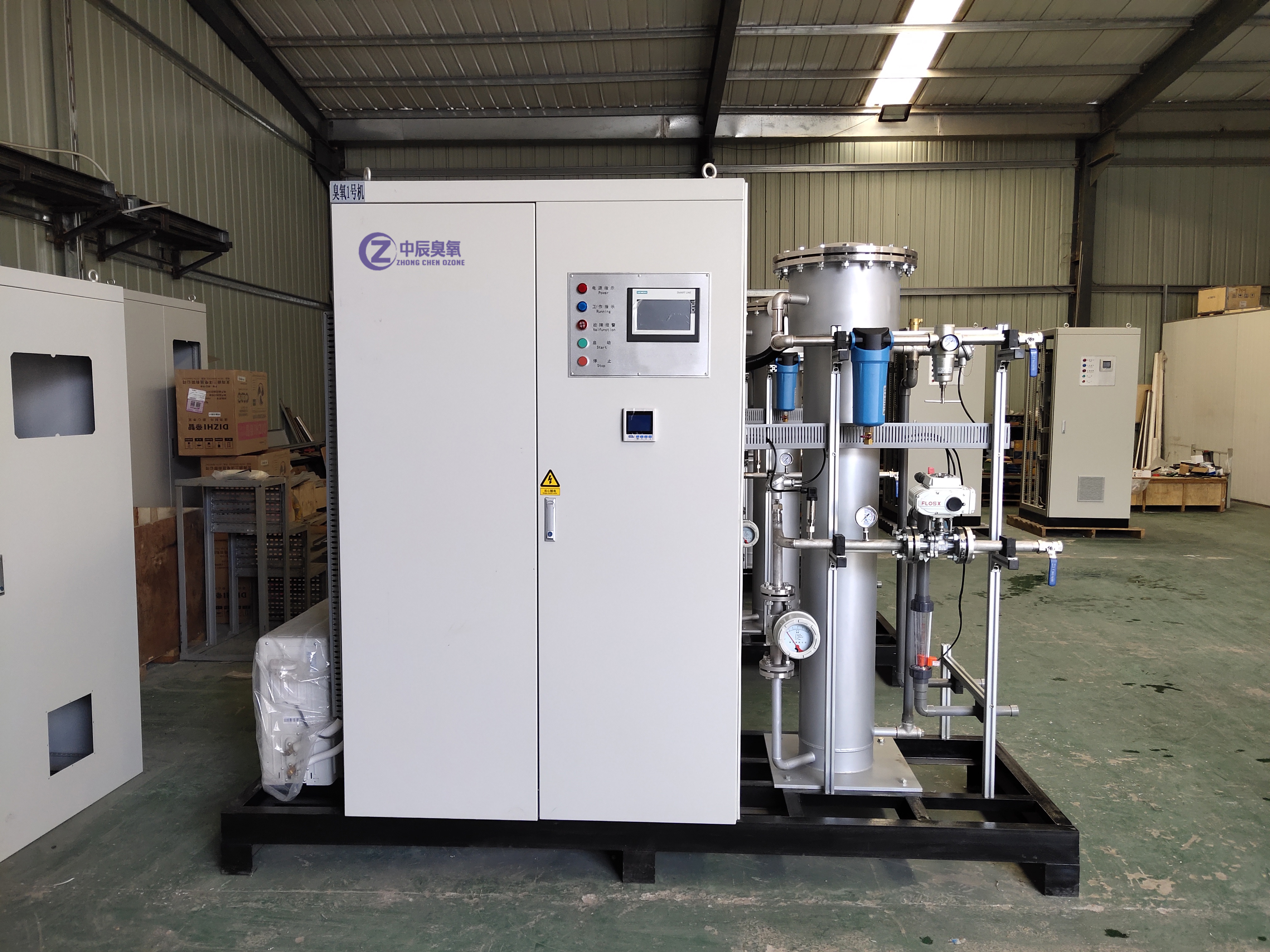

1.0kg/h空氣源臭氧發生器主機部分 |
1套 |
中辰 |
|
|
包含 |
臭氧發生室 |
臭氧產量:1kg/h;臭氧濃度:15-30mg/L; |
1臺 |
中辰 |
功率調節、流量調節,自動保護停機、緊急停機。 |
臭氧電源柜 |
|||||
臭氧氣體流量計 |
金屬流量計 |
1只 |
銀環 |
安裝于臭氧發生器出氣管上,用于調節臭氧氣體流量。 |
|
氣體調壓閥 |
DN25 |
1個 |
國產 |
|
|
工藝閥門、壓力表 |
配套 |
1套 |
國產 |
|
|
粉塵過濾器 |
- |
1只 |
國產 |
|
|
二 |
1.0kg/h空氣源臭氧發生器氣源部分 |
1套 |
中辰 |
|
|
包含 |
泠凍式干燥機 |
HMR-10HP |
1臺 |
國產 |
將壓縮空氣中水分冷凍至-45℃露點以下 |
吸附式干燥機 |
HMR-10HP |
1臺 |
國產 |
過濾除壓縮空氣中的飽和水蒸汽 |
|
儲氣罐(空氣) |
C-0.3 |
1個 |
國產 |
儲存空氣 |
|
儲氣罐(空氣) |
C-0.3 |
1個 |
國產 |
儲存空氣 |
|
螺桿式空壓機 |
功率:11KW |
1臺 |
國產 |
|
|
三 |
配件、配品 |
|
|
|
|
包含 |
精密過濾器 |
Mode0155 |
1組 |
國產 |
|
自動排水閥 |
|||||
普通過濾器/粉塵過濾器 |
——— |
1組 |
國產 |
|
|
臭氧連接管道及材質 |
碳鋼管及輸出管304不銹鋼 |
1套 |
中辰 |
|
型號 |
ZCA-1000 |
輸入電源 |
380V/50HZ |
工作電壓 |
5-6.5KV |
臭氧產量 |
1000g/h |
臭氧濃度 |
15-30mg/L |
功率 |
10KW |
空氣流量 |
1000L/min |
氣源 |
空氣 |
占地面積 |
0.5平方 |
冷卻水量 |
1.5-2T/h |
冷卻水溫 |
22-30° |
冷卻接口 |
4分外牙 |
進氣壓力 |
0.1-0.4Mpa |
出氣壓力 |
0.05-0.3Mpa |
輸出管徑 |
?10mm |
機器尺寸 |
1200*800*2000mm |
重量 |
230KG |
|
|
螺桿式空壓機 |
|||||
功率 |
11KW |
額定電源 |
380V/50HZ |
工作壓力 |
0.7Mpa |
排氣量 |
1.8m3/min |
噪音 |
68分貝 |
首次保養時間 |
500h |
儲氣罐 (2個) |
|||||
容積 |
300L |
設計壓力/實驗壓力 |
(0.84)--1.26MPA |
重量 |
150KG |
精密過濾器 |
|||||
型號 |
HMR 015 |
處理風量 |
1.5M3/Min |
組數 |
2 |
吸附式干燥機 |
|||||
型號 |
GJH-10HP |
額定電壓 |
220v/50hz |
額定功率 |
500w |
工作壓力 |
1.6mpa |
排氣量 |
1.5M3/min |
尺寸 |
600*350*1720mm |
冷凍式干燥機 |
|||||
型號 |
HMR-10HP |
額定電壓 |
220V/50HZ |
額定功率 |
500W |
處理風量 |
1.6M3/Min |
空氣出入口徑 |
1寸 |
壓力露點 |
2℃~10℃ |
1.供方負責供貨范圍內設備的供貨。
2.供方負責將設備運送至需方指定地點,負責設備的指導安裝及調試,并對設備保修期內的設備質量負責。
3.供方可委派有經驗的工程技術人員到現場對需方操作人員進行技術培訓。培訓內容包括系統設備組成、工作原理、控制工藝等理論培訓和設備現場操作、設備的維護保養工作、系統運行參數調整、設備故障排除、事故應變措施等實操培訓。
5.需方負責供方供貨范圍以外的所有貨物,負責所有土建(包括所有設備穿墻管路開孔、橋架鋪設開孔,設備過路過道管溝及預埋件等)及貨到現場的保管、就位、安裝材料及安裝。
6. 需方負責提供380V/3PH/50Hz三相五線制電源,接到系統各用電設備。
7. 臭氧發生器需可靠接地,需方負責在臭氧制備間內預埋接地裝置,并用接地扁鐵連接至臭氧發生器的接地端子處。
8.安裝條件:安裝放置臭氧發生器系統的房間要求干燥且通風良好,不得安裝在陰冷潮濕、有陽光直射或沙塵較多的地方,更不能安裝在有化學腐蝕的環境。主機工作時必須有冷卻水進出,使用環境溫度應在0-40℃之間,相對濕度不大于75%,周圍無易燃、腐蝕性氣體或導電塵埃。設備距離房間外墻至少應有1 m的散熱距離,房間內部凈高度不宜低于4米。
9. 需方配合:設備安裝之前,需方須完成所有的土建工作。在指導安裝、調試臭氧系統期間,需方應免費提供充足的水、電、氣,并為供方人員指導安裝、調試提供充分的便利。
10.電源條件
1 |
臭氧發生成套設備電源條件 |
380V/3ph/50Hz |
1.氣源條件
臭氧發生器使用干燥潔凈空氣源或氧氣氣源(利用環境空氣制成氧氣供臭氧發生器使用)。
2.電源條件
380V 50Hz 臭氧發生系統(不含氣源設備)要求負荷50KW
CJ/T322-2010 中華人民共和國城鎮建設行業標準《水處理用臭氧發生器》
GB150 鋼制壓力容器
GB/T 191 包裝儲運圖示標志
GB 3095-1996 環境空氣質量標準
GB 4208 外殼防護等級(IP 代碼)
GB/T 6682-2008 分析實驗室用水規格和試驗方法
GB 7521.1-2005 低壓成套開關設備和控制設備 第 1 部分:型式試驗和部分型式試驗
成套設備
GB/T 13306 標牌
CJ/T3028.1-94 臭氧發生器標準;符合電氣及控制應符合IEC 標準.
GB-52261-2002 機械安全機械電氣設備第一部分:通用技術條件
GB/T 5226.1-2002 機械安全機械電氣設備標準
GB/T13384 機電產品包裝通用技術條件
GB 14050 系統接地的型式及安全技術要求
GB 19517 國家電氣設備安全技術規范
DIN EN60204 旋轉電機(測定和操作狀態)
GB4942.1-85 電機外殼防護
符合中國安全環保標準(USP).
符合國家計量標準或ISO 標準.
1.臭氧發生器由1臺臭氧放電室、1套臭氧專用中頻高壓電源以及控制系統組成。
2.臭氧放電室是安裝臭氧發生單元的裝置。臭氧發生單元是組成產生臭氧的最基本元件,包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分,在臭氧發生單元中系指分布高壓電場的導電體;介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件,在臭氧發生單元中系指位于兩電極間,造成穩定的輝光放電的絕緣。
3.我公司的臭氧放電室:外電極系不銹鋼制造,臭氧發生單元呈蜂窩狀排布,采用非玻璃放電體——高壓電極和介質管為一體化結構,在高壓電極表面燒結石英介電層。每個臭氧發生單元帶有獨立的高壓熔斷器,保證了放電室整體正常、可靠、有效的工作。
4.臭氧電源是將輸入工頻電源轉化為中頻高壓電源的裝置,也稱為“供電單元”,使臭氧發生裝置內形成高壓電場。臭氧電源裝置主要包括整流逆變電路、電抗器、高壓變壓器、控制裝置及顯示操作盤等。整流逆變電路將供電電源轉換成輝光放電所要求的中、高頻交流電源,經過高壓變壓器升壓后,中頻高壓電源輸送到臭氧發生裝置。
5.電源控制裝置設計為單片機,采用CPU實行數字控制,設置自動軟啟動功能,臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性,并設計了用于整體保護的保護電路或安全回路。
6.臭氧發生器采用水冷卻,通過滿足質量要求的足量的冷卻水有效地帶走電暈放電時放出的熱量,冷卻水可循環使用并通過外部工藝降溫。
7.發生器產量可根據用戶實際需要進行調整,并具有多重保護功能,防止意外情況下,對發生器造成損壞。
1、室內應有無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域
2、室內有380v/50Hz交流電源。
3、環境溫度要求:0℃-40℃
4、環境適度要求:≦75%
5、放置本機的地面要求平整,注意將設備平穩放在地上或支架上
6、設備安裝時保持設備工作環境通風及空氣干燥,該空間須安裝風扇或空調
當含氧氣的氣體通過兩個電極間的放電間隙時,部分氧氣分子(O2)會被轉化為臭氧(O3)從而實現臭氧制備(見圖 1)。當高壓電極上帶有變化的高電壓時,電極之間的放電間隙處會產生微放電,氧氣分子被分解為自由態的氧原子O,部分自由態的氧原子與未分解的氧氣分子重新結合生成臭氧(O3)即 O+O2=O3,被稱為“電暈放電”或“無聲放電”。
