1.設計基礎條件

1.1工況條件

1.1.1 運行條件

環境溫度：      2℃～38℃

相對濕度：      ≤80%

海    拔：      800m以內

干燥、清潔、通風良好、周圍無腐蝕性物質。

1.2 產品指標

流量單位“Nm³/h”指20℃，0.101MPa(絕壓)狀態下的流量單位；

1.3 公用工程條件

1.3.1 電源

頻率：      50HZ

電壓等級：  AC380(±10%)V

1.3.2接地條件

由于臭氧發生器為高壓放電設備，根據GB 50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》和GB 14050-2008《系統接地的形式及安全技術要求》標準的規定，臭氧發生器的金屬底座和外殼應安全可靠接地，以保證設備和人身安全。

因此，買方應在臭氧制備間內預埋接地裝置，并預留接頭，以便設備安裝時與設備的接地端子連接。

       1.3.3自控通訊

賣方預留PLC系統與買方控制系統通訊所需的接口，買方提供電纜及通訊接頭。

       1.3.4冷卻水條件

臭氧發生器產生的熱量需要釋放出來，臭氧發生器冷卻系統通過流過放電體外壁的冷卻水來實現。任何不銹鋼均對氯離子腐蝕相當敏感，特別是氯離子濃度高時需要相當重視：腐蝕的能力受水溫和PH值的影響，水溫越高PH越低腐蝕越快。

臭氧發生器采用冷卻水機實現循環冷卻，買方需在設備間準備自來水接口，以便接入冷卻水機的補水端，冷卻水機運行一定周期自動補水（補水量很小，可忽略其成本）。

1.3.2安裝條件

環境溫度：≤38℃

安裝環境: 室內,通風良好，空壓機及冷水機作為熱源需考慮加罩排風

安裝要求: 混凝土平整地面,無基礎安裝

環境要求: 遠離塵源，振動源，無腐蝕性氣體

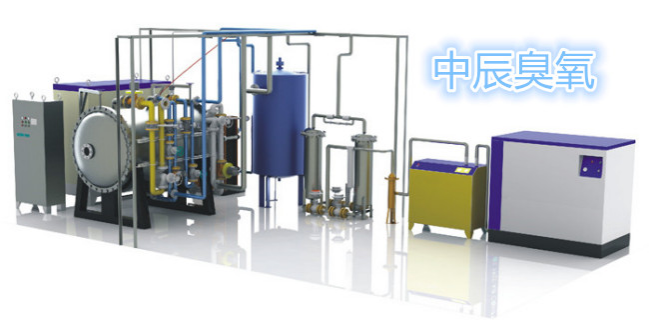

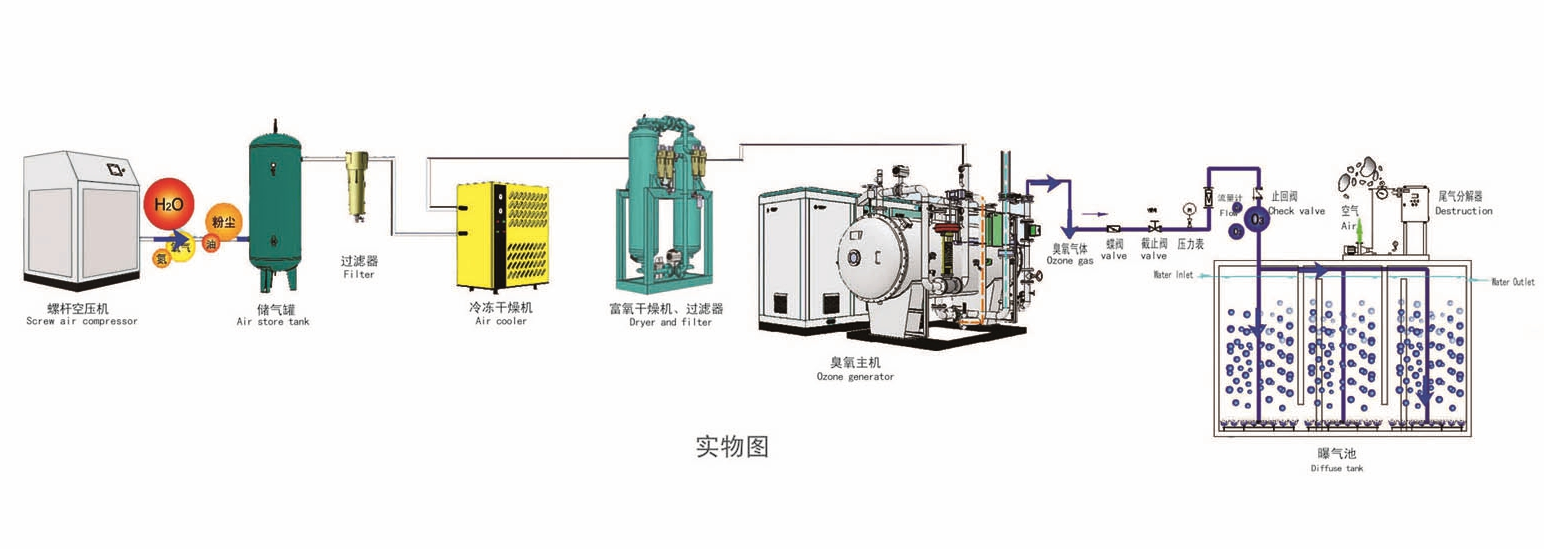

2、系統工藝流程

系統一、壓縮空氣：

首先,原料空氣經螺桿壓縮機壓縮后，出口壓力0.8MPa,之后進入空氣緩沖罐,保證供氣平穩.

系統二、凈化裝置：

壓縮空氣進入精密精濾器除去大部分油、水、塵埃后，再進入一臺冷凍式干燥機，使壓縮空氣的常壓露點降至-23℃左右，除去大量的水分，再經二臺油霧過濾器過濾后使含油量≤0.01ppm、含塵量≤0.01μm，再通過活性炭過濾器(填充酸性活性炭)除去酸、堿性等有害氣體及微油霧使含油量≤0.001ppm。

系統三、制氧及緩沖裝置：（撬裝箱式）

潔凈的壓縮空氣進入二個填裝吸附劑（沸石分子篩，復合床結構）的變壓吸附分離塔，即PSA制氧機。壓縮空氣由吸附塔底端進入，氣流經特殊的多層不銹鋼空氣擴散器擴散以后，均勻進入吸附塔，進行氧氮吸附分離，然后從出口端流出氧氣，這一過程經均壓和減壓（至常壓），吸附劑脫除所吸附的雜質組分（主要為氮氣），完成吸附劑的再生。二個吸附塔交替循環操作，連續送入原料空氣，連續生產氧氣。

從制氧裝置出來的氧氣進入氧氣緩沖罐 ,再經精密過濾器過濾后，從而得到純度為90-93%潔凈氧氣，其輸出壓力0.4MPa、常壓露點≤-45℃、含油量≤0.001ppm、含塵量≤0.01μm。

制氧機配備了氧氣分析儀，該系統中配備氧氣流量計、放空裝置、減壓裝置。可數字顯示、在線分析，保證氧氣的純度。

系統四、臭氧發生器系統：

潔凈的壓縮空氣先通過減壓閥,減壓閥壓力值設置為0.1MPA（相對壓力），確保臭氧發生器內部壓力穩定不超壓，再經過轉子流量計。而后進入臭氧發生室，臭氧發生室為仿生蜂巢結構，外電極管、石英管、內電極管三者呈同心圓分布，潔凈的空氣進入外電極管與石英管、石英管與內電極的間隙，在臭氧發生器系統供電下，部分氧氣化學鍵打斷，形成游離原子，與氧氣分子結合形成臭氧。

ZCO-10KG型臭氧發生器采用的是高頻電源系統、PLC自控系統，該設備配備三相數顯電流表、氣體流量計、氣體壓力表、減壓閥、安全閥、電磁閥、止回閥、水流開關、溫度開關等一系列配件，確保設備高效穩定運行，臭氧發生器還配有出氣檢測口、排水口等，方便設備的濃度檢測及安全儲存。

3、臭氧系統技術參數介紹

3.2單臺臭氧發生器消耗參數

注：應保證冷卻水、配電的供應量有一定的盈余。

4、臭氧發生器系統商務報價

備注：1、報價含稅13%；

2、本報價有效期90天；

5.設備部分：整套制氧機的報價

 5、系統設備詳細技術參數

臭氧發生器

制造商： 廣東中辰臭氧設備有限公司

型  號：     ZCO-10KG

      臭氧產量：        10          Kg/h

      臭氧出氣濃度：     120- 150     mg/l

額定功率：        85.0          kw

      工作壓力：   0.09MPa，允許波動±5%

      需氣量：       72       Nm3/h

      冷卻水流量：    20         m3/h(循環水量)

      電  源：     380v/50Hz/3ph

      安裝環境：       室內

螺桿式空壓機

      型  號：    AA6-110A

      氣量：        20m3/min/0.8Mpa

      額定功率：      110.0          kw

      電  源：     380v/50Hz/3ph

      安裝環境：       室內

冷干機

      型  號：     KAD-25F

      氣量：       25        m3/min

      額定功率：      5.0          kw

      電  源：     220v/50Hz

PSA制氧機（撬裝式含冷干機）

       型 號:       ZCO3-85

       功率：     0.1            KW

       氧氣產量：      100         Nm3/h

       氧氣純度：     90%±1%

       氧氣常壓露點：     ≤-45℃

       操作方式：     全自動

       排污方式：       全自動

       安裝環境：      室內

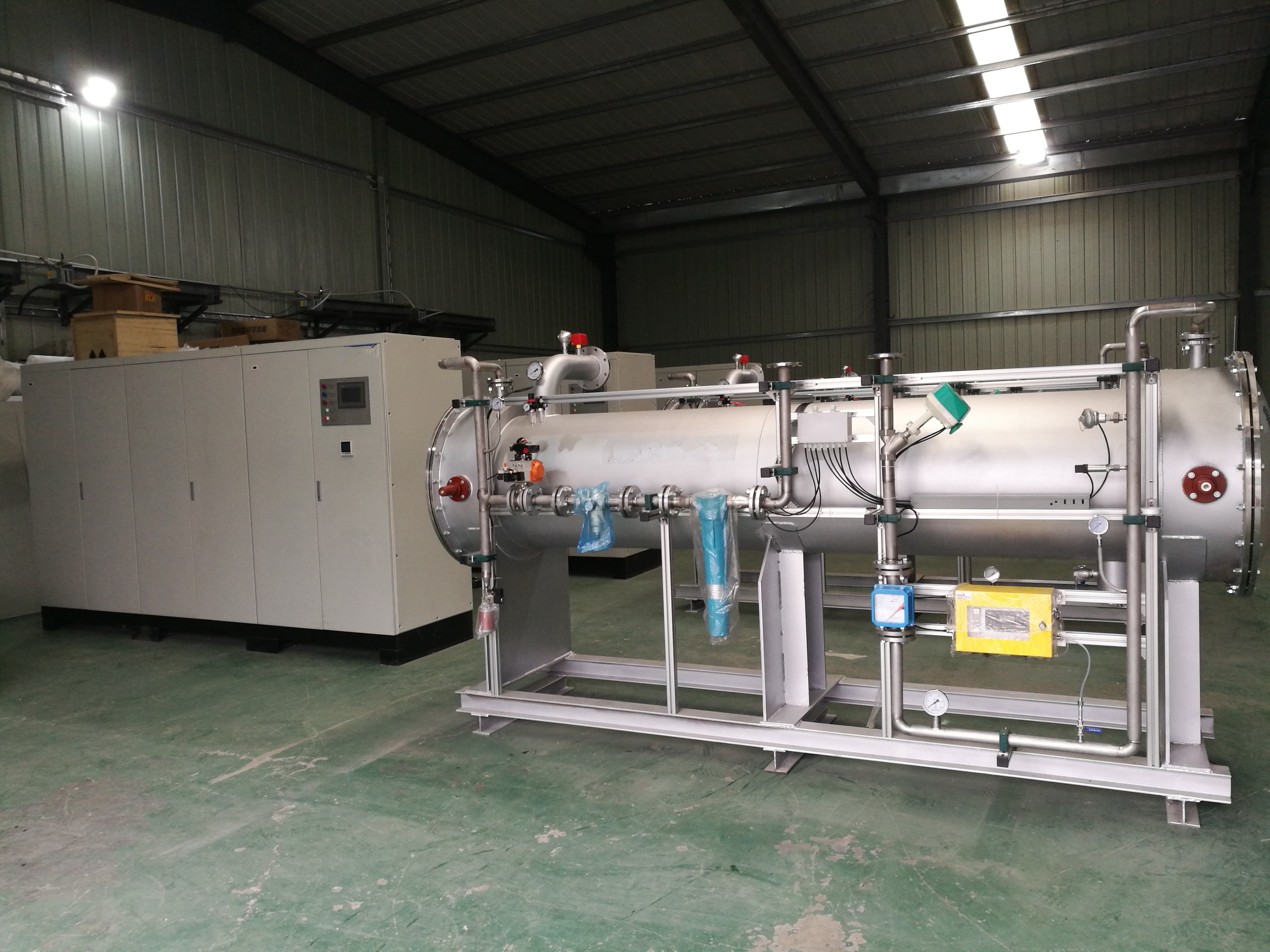

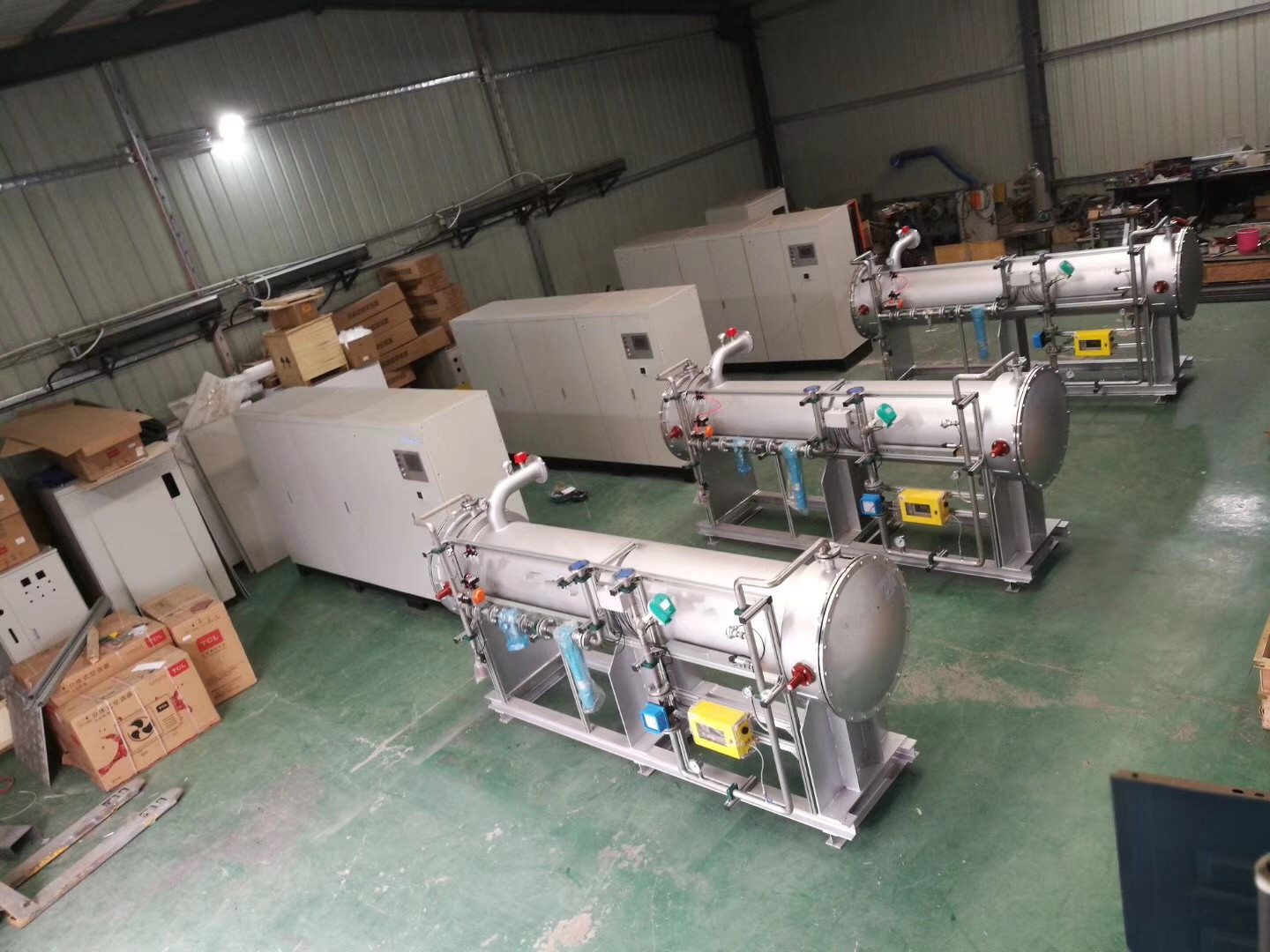

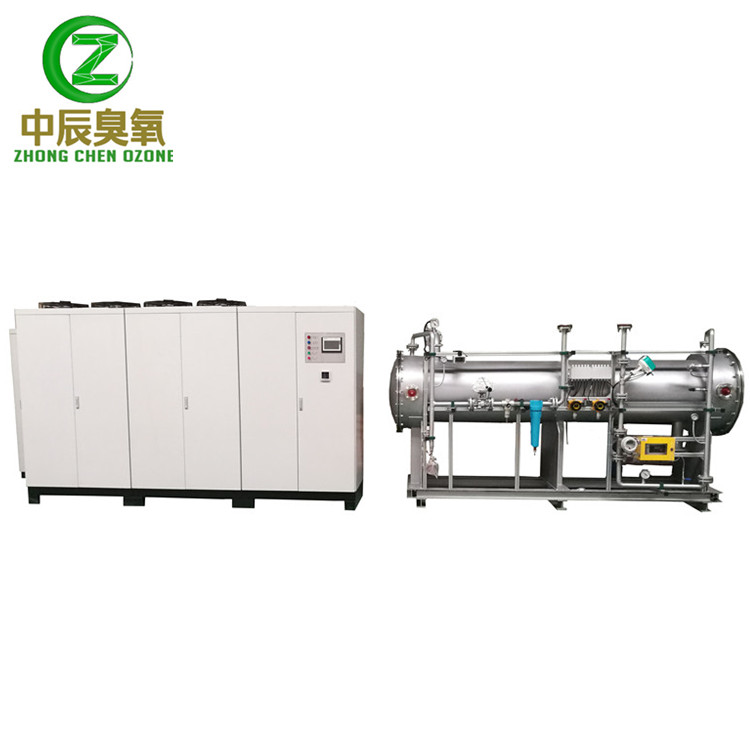

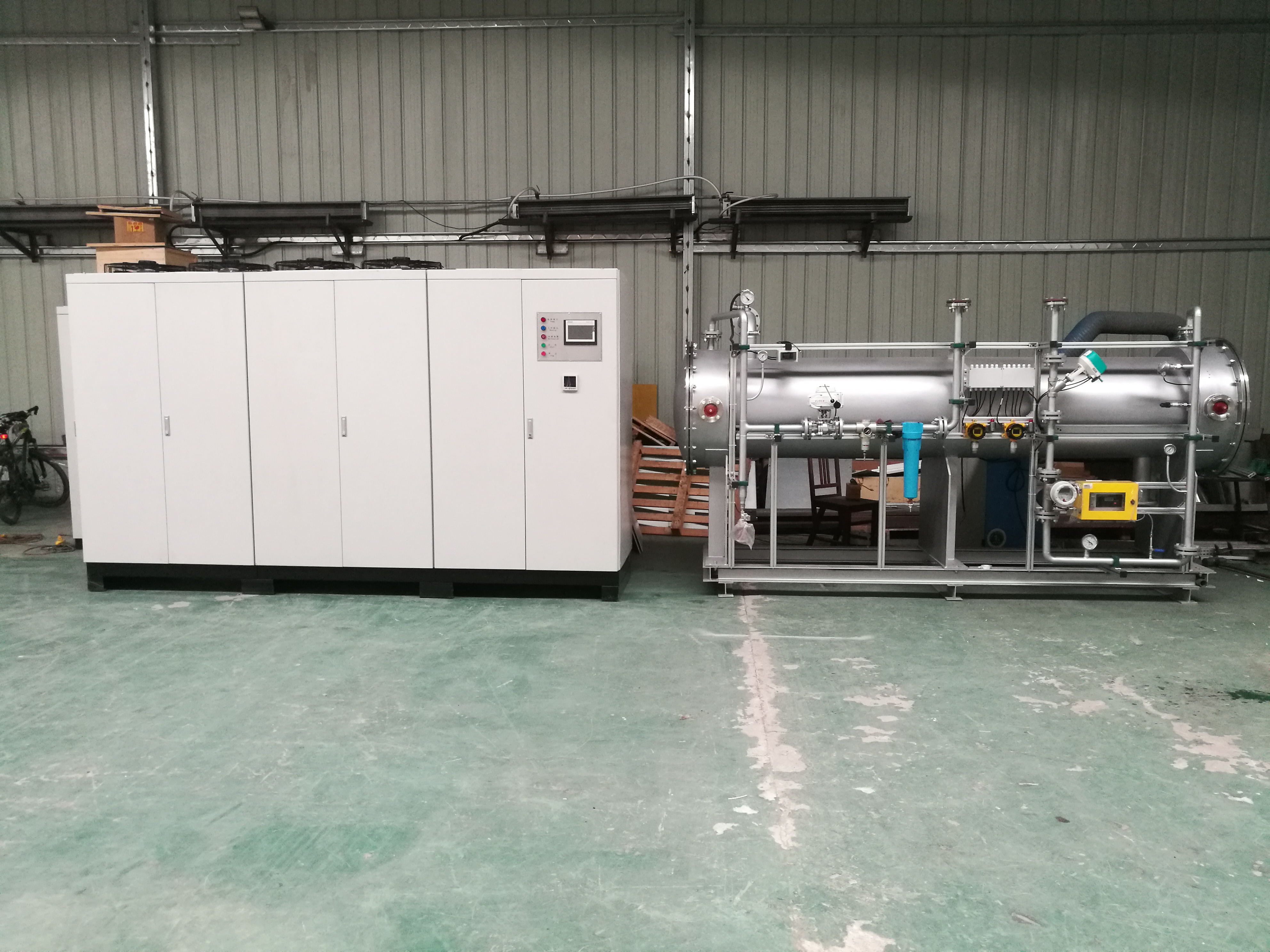

6、    臭氧發生器的技術特點(10KG圖）

v 高效，產品專用電源頻率高，頻率范圍4KHZ-20KHZ，有效提高效率；

v 臭氧生成濃度高，耗電低，應用微間隙放電技術，氧氣源臭氧發生器平均產1公斤臭氧耗電8度；

v 產品放電介質采用小管徑石英玻璃管，石英具有介電常數高，不易擊穿，壽命長等特性；

v 系統穩定可靠，反應腔為免清洗免維護設計，產量、濃度不衰減，具有過流、過壓、過載、超溫、高低氣壓、低水流、斷水等完善的多重保護設計；

v 操作簡單，采用機電氣一體化設計，人機界面顯示，觸摸屏控制，參數易于調節；

v 臭氧反應腔采用SS304和SS316，密封材料為PTFE（聚四氟乙烯），耐臭氧腐蝕；

v 臭氧產量輸出穩定可調；

v 體積小，采用小管微間隙放電技術，有效減小體積；

高頻逆變電源

中辰臭氧系列產品拋棄傳統的大管大間隙放電方式，采用小管微間隙放電；放電介質為石英管，具有不易擊穿的特性。先進的技術與精密的工藝，HW系列產品既穩定且高效，在使用純氧作氣源的條件下，臭氧生成濃度可達230mg/l，平均產1公斤臭氧僅耗電7度。

制氧機實拍圖：

附：部分客戶使用案例：

7、檢驗和驗收

1.在產品生產過程中，從原材料進廠經中間產品到最終產品的各個階段均應按照國家有關標準和企業標準進行檢驗和驗收。

2.產品生產過程中的主要階段的試驗和驗收賣方應邀請買方派員參加，買方可視具體情況決定派員參加或不參加。買方不參加的試驗賣方應將試驗結果送交買方確認。

3.制造廠內買方的驗收不做為最終產品合格的保證，產品最終應通過現場調試和運行考驗而通過驗收。

      開箱檢驗

1.設備運抵現場后，買方應通知賣方在一定時間內到達現場進行開箱檢驗。

2.如果賣方在規定的時間內未能到達現場，又未同買方協商到達工地時間，則買方可根據工程需要自行開箱檢驗，如發現設備、部件與裝箱單不符等情況，賣方應承擔責任。

3.如果買方不通知賣方，擅自開箱檢驗，則發生的一切后果由買方自己承擔。

4.開箱檢驗應有安裝單位人員在場，開箱檢驗后設備應妥善保管，避免零部件遺失和設備的損壞。

8、售后服務

8.1、質保期限及質保期內服務措施

1、設備質保期為設備抵達工地現場后15個月或驗收合格12個月，以先到時間為準。

2、其它由,公司外購設備的質保期限按生產廠家規定為準（一般為一年）。

3、在保修期內對整套系統進行現場免費指導客戶維護保養。

8.2、質保期外服務措施

1、我司生產的設備在質保期后出現故障，可由我公司負責維修，收取更換器件的材料費和合理的人工費。

2、其它外購設備，保修期外的售后服務由使用方負責協調。

8.3、其它服務

1、設備安裝、調試

設備運抵現場后，我司將及時派遣具有豐富工程經驗的技術人員對設備進行指導安裝、調試。

2、人員培訓

我司就買方的技術人員和操作人員提供本套設備全面系統的培訓。主要培訓內容如下：

就系統設備組成、工作原理、控制工藝等進行培訓，并就設備現場操作、設備的維護保養工作、系統運行參數調整、設備故障排查和事故應變措施等進行現場操作演示。使需方操作人員掌握設備的基本知識、結構與性能特點，熟練操作，并能簡單處理設備運行過程中有可能出現的一些問題，確保安全生產。
