ZCA-800臭氧發生器，800克臭氧發生器，800克臭氧設備，800克臭氧機
廣東中辰臭氧設備800克空氣源 臭氧發生器
1、明細配置清單
800g/h空氣源臭氧系統供貨清單及服務范圍
|
序號 |
名稱 |
型號和規格 |
數量 |
原產地和 制造商名稱 |
備注 |
|
一 |
|||||
|
1 |
螺桿空壓機 |
功率7.5KW（ |
1臺 |
國產 |
|
|
2 |
儲氣罐 |
C-0.3 |
1臺 |
國產 |
|
|
3 |
泠凍式干燥機 |
HMR-7.5P |
1臺 |
國產 |
|
|
5 |
可再生吸附干燥機 |
HMR-10P |
1臺 |
國產 |
|
|
4 |
臭氧發生器 |
ZCA-800 |
1臺 |
中辰臭氧 |
|
|
二 |
|||||
|
5 |
精密過濾器 |
Mode0155 |
2套 |
國產 |
|
|
自動排水閥 |
|||||
|
7 |
臭氧連接管道及材質 |
碳鋼管及輸出管 |
1套 |
中辰臭氧 |
|
|
售后服務24小時提供 13432052725 |
|||||
|
型號 |
ZCA-800 |
臭氧機 輸入電源 |
220V/50HZ |
占地面積 |
長350*寬150*高175cm |
|
臭氧產量 |
800g/h |
臭氧濃度 |
15-25mg/L |
臭氧功率 |
8KW |
|
冷卻水量 |
4-5T/h |
冷卻水溫 |
20-28° |
冷卻接口 |
RC1/2或RC1/4寸 |

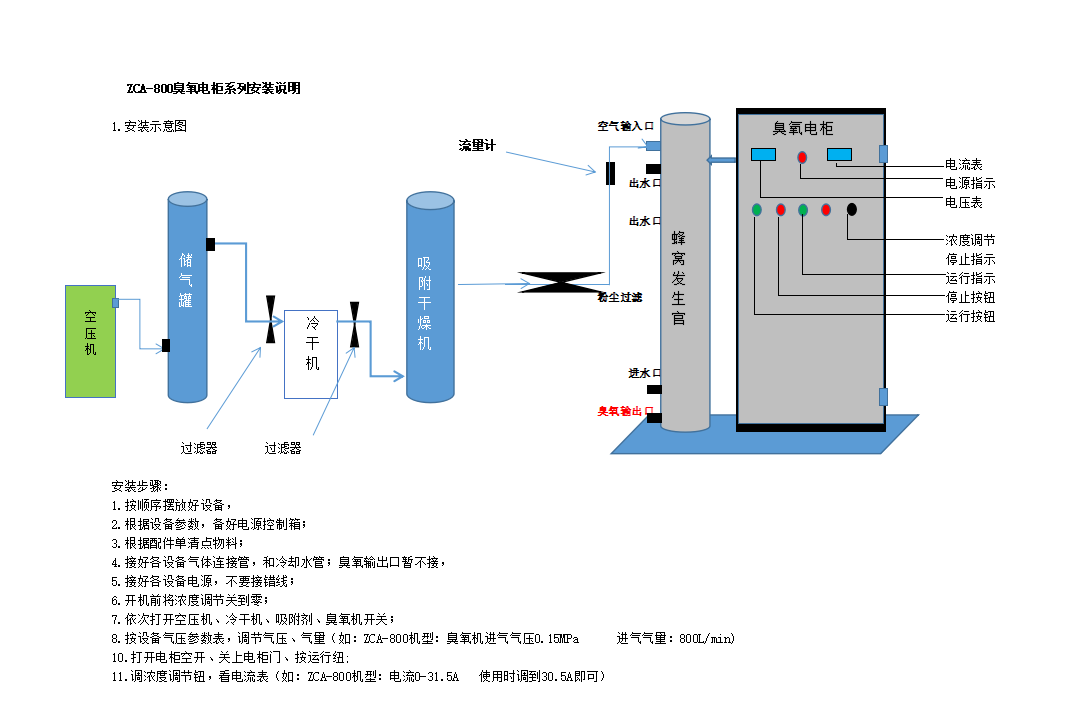

2、系統總體說明

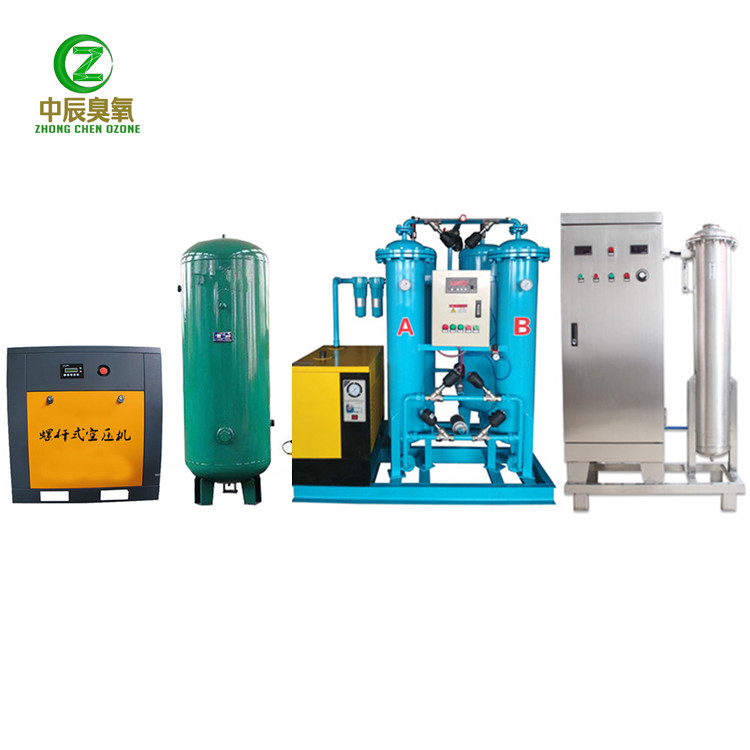

本系統配套產量800g/h的臭氧發生器1臺，采用空氣源，螺桿空壓機、泠凍式干燥機、精密過濾器、儲氣罐，可再生吸附干燥機等組成。
螺桿空壓機
|
型號 |
額定電壓(VoItage) |
額定功率 (Power) |
額定壓力 (Pressure) |
最大排氣量（Output) |
出氣口徑 |
重量 （Weight) |
外形尺寸(Dimensions) |
|
OKL-15A |
380V/50HZ |
11KW |
0.7MPa |
1.6M3/min |
DN15 |
240KG |
800*720*900（mm） |
儲氣罐
|
型號 |
容量 |
尺寸 |
重量 |
設計壓力 |
進出氣口徑 |
設計溫度 |
|
ZC-300L |
300L |
Φ55*172cm |
75KG |
0.84Mpa |
1.5寸 |
150℃ |
冷凍式干燥機
|
型號 |
額定電壓 (VoItage) |
額定功率 (Power) |
處理風量 |
空氣出入口徑 |
使用條件極限 |
壓力露點 |
重量 （Weight) |
外形尺寸(Dimensions) |
|
7.5P |
220V/50HZ |
500W |
1M3/Min |
1寸 |
A、入口溫度≦78℃ B、周圍溫度≦38℃ C、空氣壓力10kg/cm2 (超壓力接受特殊訂制）(備注:10kg/cm2=1.0mp |
2℃～10℃ |
40KG |
70*40*68cm |
|
吸附式干燥機 |
|||||
|
型號 |
10HP |
額定電壓 |
220v/50hz |
額定功率 |
500w |
|
工作壓力 |
1.6mpa |
排氣量 |
1.5M3/min |
尺寸 |
600*350*1720mm |
臭氧機
|
型號 |
額定電壓 (VoItage) |
額定功率 (Power) |
輸入氣壓(Pressure) |
重量 （Weight) |
外形尺寸(Dimensions) |
輸出口徑 |
輸出產量 |
|
ZCA-800 |
AC-220V/50HZ |
8000W |
0.25Mpa |
80KG |
70*60*143 |
Φ10mm |
800g/h |

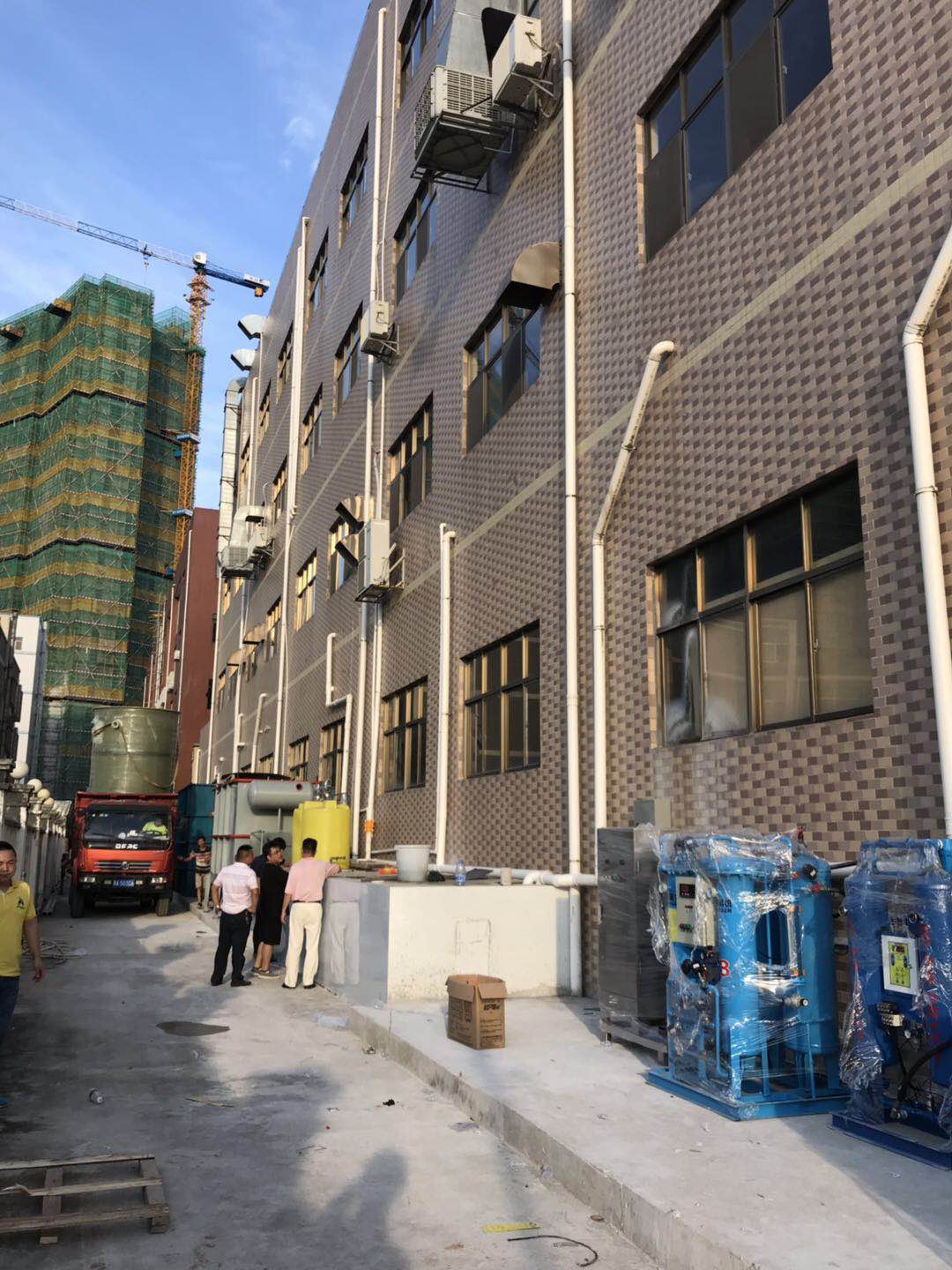

2套中辰臭氧800克現場實拍圖：
3、產品特點及性能說明
◆先進的電暈放電技術
◆優化的機械設計
◆先進的IGBT供電單元
◆低諧波污染
◆低能耗
◆臭氧濃度高、結實耐用
◆結構緊湊
◆低維護工作量
◆自動化界面控制
◆放電體
臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵。
4、環境條件及設計條件
4.1環境條件
4.1.1 溫度: 年平均氣溫12.1℃，低溫度＞0℃，高溫度38.8℃。
4.1.2 濕度: 年平均相對濕度61.5%，月平均相對濕度85%，月平均相對濕度35%。
4.1.3 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。
4.1.4 冷卻水: 一般工業自來水。
4.2設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。
4.2.1溫度: 臭氧發生器設計環境溫度范圍為0—40℃。
4.2.2濕度: 臭氧發生器設計相對濕度≦75%。
4.2.3冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。
4.2.4大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。
4.3氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。
4.4電源條件: 室內有220v/50Hz交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源。
5、臭氧發生器設計、制造和檢驗標準
5.1 臭氧發生器設計、制造標準
5.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；
5.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》。
5.2 臭氧發生器檢驗標準
5.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》。
6、注意事項及售后服務
注意事項：機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。
1．設備質保期
設備保修期為設備出廠之日起一年保修，終身維護；
2．故障排除
①接到用戶設備出現故障的信息后，當日給用戶明確答復；
5．其他服務
①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；
②定期提醒用戶更換易損件，檢查設備及注意事項。
6．質量承諾：
①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。
②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新損壞零件，期限為設備出廠之日起一年保修期內。
③在正常的使用情況下，整機設備使用壽命為5-10年。
④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：
A、環境過于潮濕或機器結構內部進水而導致產品損失
B、擅自改動產品結構而導致產品損壞
C、因自然災害或其它不可抗力而導致產品損壞
D、因操作不當導致機器出故障。
